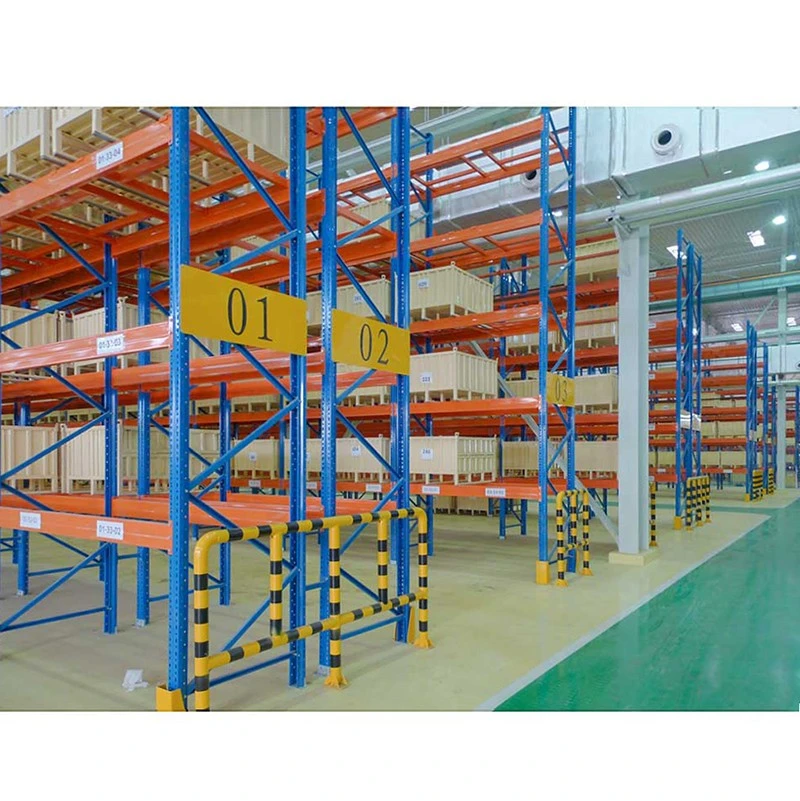

Verstelbare palletracking is het meest gebruikte en kosteneffectieve opslagrek type. Het wordt gebruikt voor het product van de palleteenheid. Wanneer uitgerust met palletondersteuning, kan dit passen bij verschillende palletgrootte. Met bundelhoogte gemakkelijk instelbaar, past het bij verschillende hoogte van de palleteenheid. Gemiddeld varieert de belasting per niveau van 500 tot 4000 kg. De rekhoogte kan zo hoog zijn als 12 meter per stuk.
Om het racking -systeem te ontwerpen, zullen we aandacht besteden aan de volgende informatie:
L: Duidelijke lengte tussen twee aangrenzende staanders
L1: Afstand van pallet -eenheid rand tot rechtop
L2: Afstand tussen twee pallets
L3: Afstand van pallet -eenheid rand tot rechtop
LP: lengte van palleteenheid
HP: Hoogte van de palleteenheid
H: Rekhoogte
H1: Eerste balkniveau van top tot vloer
H2: Afstand tussen twee aangrenzende balkniveaus
H3: bovenste bundelniveau naar vloer, die zal worden beïnvloed door vorkheftruckhoogte
H4: totale hoogte inclusief lading van de bovenste palleteenheid
H5: heldere hoogte boven bovenste balkniveau
HC: Duidelijke hoogte tussen pallet -eenheid tot balkbodem hierboven
Z1: Afstandspalletuitsteeksel
Z2: Afstandspalletuitsteeksel
D: Rekdiepte
DP: palletdiepte
Vergeleken met een zeer smal pootrek, heeft het brede padpalletrek een meer heldere gangpadbreedte nodig, normaal boven 3200 mm. De praktische gangpadbreedte hangt af van uw vorkheftruck- en palletdetail. Bevestig dit detail met uw vorkheftruckleverancier.
Om te voldoen aan verschillende belasting- en grootte -eis, hebben we verschillende rechtopstaande en bundelsectie voor keuze. Zoals rechtop met de grootte van 80*60 mm, 90*60 mm, 90*68 mm, 100*68 mm, 120*95 mm, 120*135 mm, balk met grootte van 80*50 mm, 100*50 mm, 120*50 mm, 130 mm, 140*50 mm, 160*50 mm, 180*50 mm enz.
Bundel laadtabel:
| Bundelgrootte (mm) | BEAM SPAN LENGTE (mm) | |||
| 2300 | 2500 | 2700 | 3600 | |
| lading per paarstraal (kg) | ||||
| 80*50*1.5 | 1428 | 1209 | 1036 | 583 |
| 90*50*1.5 | 1909 | 1616 | 1386 | 779 |
| 100*50*1.5 | 2397 | 2028 | 1739 | 978 |
| 110*50*1.5 | 2994 | 2534 | 2173 | 1222 |
| 120*50*1.5 | 3671 | 3107 | 2664 | 1499 |
| 130*50*1.5 | 4287 | 3629 | 3111 | 1750 |
| 140*50*1.5 | 3831 | 2155 | ||
| 160*50*1.5 | 2920 | |||
Lage kosten en flexibele opslag en ophalen maken het rek het meest gebruikt in het woord. Het is geschikt voor verschillende opslagdoeleinden en situaties.
Van linksboven naar rechts rechts: voor multiplexopslag, voor logistiek centrum, voor zowel pallet -eenheid als handmatige werking opslag,
Van linksonder naar rechtsonder: samengestelde rek met onderste plank, gegalvaniseerde afwerking voor buitenopslag, voor opslag van reelproducten.
